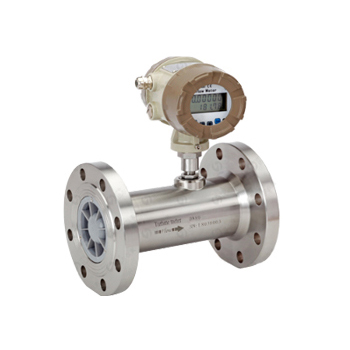

JP-LWGQ型渦輪流量計是一種流量測量儀表，與相應的流量積算儀表配套可用于測量液體的流量和總量。渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
JP-LWGQ氣體渦輪流量計是的一種基于力矩平衡原理，屬于速度式的流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點。廣泛用于石油、化工、冶金、科研等領域的天然氣、煤制氣、液化氣、輕烴氣等氣體的計量。
一、工作原理：
當流體流入氣體渦輪流量計時，在進氣口專用一體化整流器的作用下整流并加速，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在克服摩擦力矩和流體阻力矩后，渦輪開始旋轉。在一定的流量范圍內，渦輪旋轉的角速度與流體體積流量成正比。根據電磁感應原理，利用磁敏傳感器從同軸轉動的信號輪上感應出與流體體積流量成正比的脈沖信號，該信號經放大、濾波、整形后與溫度、壓力傳感器信號一起進入氣體渦輪流量計表頭的微處理單元進行運算處理，并把氣體的體積瞬時流量和累積流量計直接顯示于LCD屏上。
二、產品特點：
1、合金渦輪，具有更高的穩流和耐侵蝕作用
2.入口專用軸承，使用壽命長
3.計量室與通氣室隔絕
4.流量范圍寬（Qmax/Qmin≥20:1)，重復性好
5.精度高（可達1.0級），壓力損失小，始動流量低
6.儀表具有防爆及防護功能，防爆標志為ExdⅡBT6、ExiaⅡCT6， 防護等級為IP65

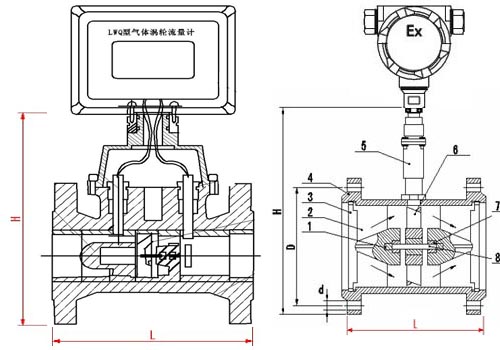

三、氣體渦輪流量計外形尺寸圖：
|
通徑 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 25 | 170 | 236 | ||||||||||
| 40 | 200 | 266 | ||||||||||
| 50 | 200 | 285 | ||||||||||
| 65 | 240 | 300 | ||||||||||
| 80 | 240 | 319 | ||||||||||
| 100 | 300 | 337 | ||||||||||
| 125 | 240 | 352 | ||||||||||
| 150 | 350 | 395 | ||||||||||
| 200 | 400 | 448 | ||||||||||
| 250 | 500 | 495 | ||||||||||
| 300 | 600 | 548 | ||||||||||
|
四、氣體渦輪流量計流量范圍及耐壓等級： |
||||||||||||
|
儀表口徑 （mm） |
流量范圍 （m3/h） |
流量范圍 （m3/h） |
常規耐受壓力 （MPa） |
法蘭連接方式 | ||||||||
| DN20 | 2.5～25 | --- | 1.6、2.5、4.0 | 法蘭 | ||||||||
| DN25 | 2.5～25 | --- | 1.6、2.5、4.0 | 法蘭（螺紋） | ||||||||
| DN32 | 5～50 | --- | 1.6、2.5、4.0 | 法蘭 | ||||||||
| DN40 | 5～50 | --- | 1.6、2.5、4.0 | 法蘭（螺紋） | ||||||||
| DN50 | 6～65 | 10～100 | 1.6、2.5、4.0 | 法蘭 | ||||||||
| DN65 | 15～200 | ---- | 1.6、2.5、4.0 | 法蘭 | ||||||||
| DN80 | 13～250 | 20～400 | 1.6、2.5、4.0 | 法蘭 | ||||||||
| DN100 | 20～400 | 32～650 | 1.6、2.5 | 法蘭 | ||||||||
| DN125 | 25～700 | ---- | 1.6、2.5 | 法蘭 | ||||||||
| DN150 | 32～650 | 50～1000 | 1.6、2.5 | 法蘭 | ||||||||
| DN200 | 80～1600 | 130～2500 | 1.6 | 法蘭 | ||||||||
| DN250 | 130～2500 | 200～4000 | 1.6 | 法蘭 | ||||||||
| DN300 | 200～4000 | ---- | 1.6 | 法蘭 | ||||||||
|
五、渦輪流量計選型表： |
||||||||||||
| JP-LWGQ | 氣體渦輪流量計 | |||||||||||
|
口徑 （mm） |
25 | DN25 | ||||||||||
| 40 | DN40 | |||||||||||
| … | … | |||||||||||
| 300 | DN300 | |||||||||||
| 補償方式 | A | 無補償 | ||||||||||
| B | 溫度壓力補償 | |||||||||||
| Y | 壓力補償 | |||||||||||
| W | 溫度補償 | |||||||||||
| 表體材質 | 2 | 鑄鋁 | ||||||||||
| 4 | 304不銹鋼 | |||||||||||
| 供電方式 | D | 兩線制DC24V 4～20mA | ||||||||||
| H | 兩線制DC24V 4～20mA+HART協議 | |||||||||||
| C | 鋰電池供電 | |||||||||||
| 壓力等級 | P1 | 常壓～1.6MPa | ||||||||||
| P2 | 2.5MPa | |||||||||||
| P3 | 4.0MPa | |||||||||||
| 附加選項 | R | RS485 MODBUS通訊協議 | ||||||||||
| M | 脈沖輸出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
